EG系列平衡热量表

    EG系列平衡热量表是用于供热/供冷系统末端监控和热计量的智能远传信息采集和控制设备。内置室温软测量模型和L值平衡控制算法,实现室温的免入户测量,和供热/供冷系统的水力和热力平衡。具有Enbus通讯接口,可连接EM系列集抄器,实现数据的远程传输。采用垂直V型高灵敏低扭矩调节阀,碳纤维高强度复合材料外壳,表阀一体电磁式流量传感器,高精度Pt1000配对温度传感器,低功耗DC24V供电,具有控制精度高、可靠性高、寿命长、体积小、功能强、方便使用的特点。适用于二次网平衡系统、智能热网系统、智慧供热系统的末端信息采集、热计量、水力平衡、热力平衡和室温调控等应用场合。
    EG系列平衡热量表符合《平衡热量表》行业标准、计量级指标符合GB/T32224-2015《热量表》国家标准,CJ128-2007《热量表》行业标准。


返回列表

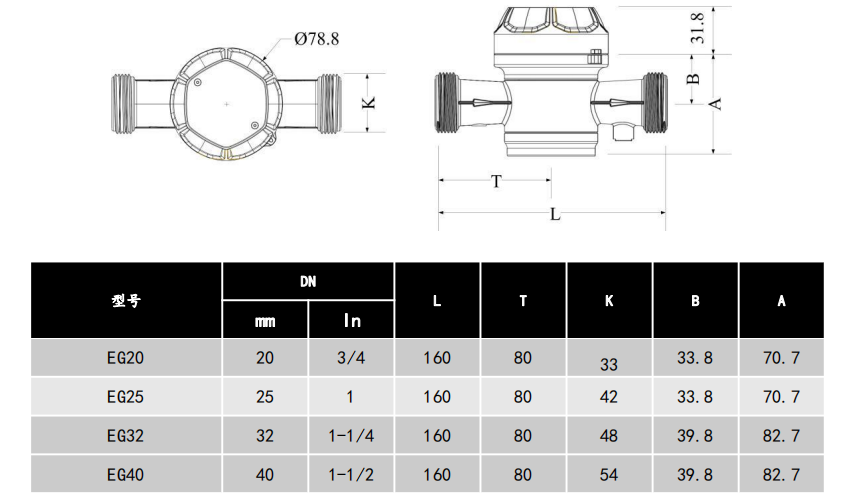

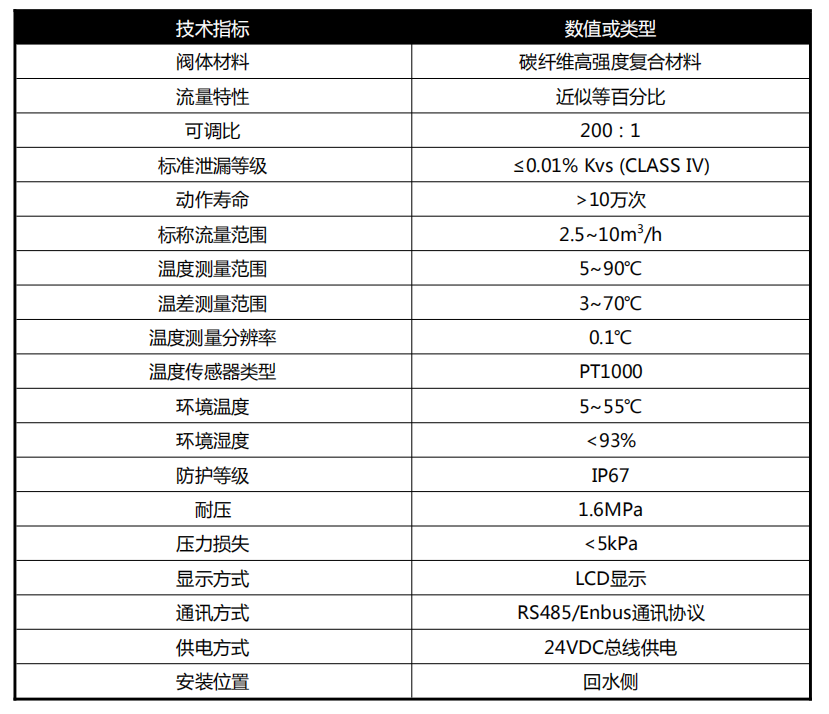

功能技术参数外形尺寸

1. L值平衡控制算法

L值平衡控制算法是一种基于回温控制的热量平衡控制算法,监控计算机优化控制软件由室温传感器的测量数据或室温软 测量数据,设置和优化每个热用户的热量分配系数——L值,平衡热量表通过回温控制自动跟踪L值,使得每个热用户的热量分配保持一致,从而实现二次网的水力平衡和热力平衡。L值平衡控制算法具有控制稳定、阀门动作次数少、可靠性高的特点。

2. 室温软测量模型

室温软测量模型是通过热用户的供水温度、回水温度、流速和热量等供热过程参数获取用户室温软测量值的数学模型,模型参数的设定和调整采用系统辨识方式实现,并借助室温传感器精确调整。室温软测量模型可实现免入户室温测量,从而提升室温测量的可靠性。得到的室温软测量值可应用于L值的优化,以及评估住户供热质量,同时为换热站质调节提供信号反馈。

3. 失水监测

首先通过回温、流速等过程参数的异常变化,分析出可能发生失水的回路,提供给操作人员作进一步判断。并可以进一步启动失水诊断模式,通过关闭平衡热量表的控制阀,分析过程测量参数的变化,确定户内失水的发生。

4. 流量调节

采用垂直V型高灵敏低扭矩调节阀结构,精密齿轮传动,驱动扭矩小、控制灵敏度高,流量特性曲线接近等百分比、可调比高,扩展后的可调比大于200:1,可精确控制回水温度和L值。内置阀门位置反馈,实现阀位精确调整,实现阀门的位置控制和步进控制。

5. 锁闭功能

采用软密封阀体结构,压力辅助密闭,泄漏量低于0.01%Kvs,可作为热用户供暖开关,以及应用于失水诊断模式。

6. 流量测量

内置电磁式流量传感器,采用法拉第电磁原理,精度高、稳定性好,介质温度、杂质、悬浮物影响量低,特别适应水质较差的二次网流量测量。流量测量,可掌握每户水力状况,为换热站二次网流量调节和优化提供信号反馈,为热量计算、室温软测量模型和失水监测提供数据基础,同时可用于分析热用户室内管道堵塞状况。

7. 供回温测量

内置高精度Pt1000配对铂电阻温度传感器,精确测量供回水 温度和温差,为热量计算、室温软测量模型提供基础数据,为L值平衡控制算法提供控制反馈信号,失水监测提供数据基础。

8. 热量测量

内置热量计算模块,由流速、供回水温度计算热用户的热流 量和热量,可监控热用户供热功率和供热量,作为热用户的热计量管理,为室温软测量模型提供数据,提供热用户能耗管理的基础数据。

9. 流量特性

阀芯采用垂直V型低扭矩调节阀结构,改善小开度下流量调节的灵敏度,流量特性近似等百分比。
